บางที่ก็เกิดคำถาม จะต่อจากคอมพิวเตอร์ ต้องใช้ ช่องไหน แล้วช่อง HDMI คืออะไร หากดูแคตตาล็อคแล้ว
ไม่เข้าใจ ฟังพนักงานขายแล้วยังงง..มาหาคำตอบด้วยกันค่ะ ....
1 ช่องต่อ RGB แบบ D-sub 15 pins (Analog) เป็นช่องเชื่อมต่อสัญญาณภาพจอมอนิเตอร์ หรือคอมพิวเตอร์ โดยการต่อสัญญาณภาพจากคอมพิวเตอร์ออกเครื่องฉายภาพนั้นจะใช้ ช่อง computer in ซึ่งมักมีสีน้ำเงิน จะมีลักษณะเป็นช่องเล็กๆ จำนวน 15 ช่อง (แถวละ 5 ช่อง รวม 3 แถว) ส่วนการต่อสัญญาณจากเครื่องฉาย ฯ ออกไปยังจอมอนิเตอร์ เราจะใช้ ช่อง monitor out ซึ่งมีสีดำ ในการเชื่อมต่อ โดยช่อง VGA out จะมีลักษณะเป็นเข็มเล็กๆ จำนวน 15 เข็ม (แถวละ 5 เข็ม รวม 3 แถว) เวลาไปซื้อสายสัญญาณ บางร้านจะเรียกว่า สายแบบ VGA บางร้าน ก็เรียกสาย RGB แต่ที่แน่ๆ เวลาไปซื้อ ถ้าต้องการเชื่อมต่อระหว่างโน้ตบุ๊คกับเครื่องฉาย จะต้องใช้สายแบบมีเข็มทั้งสองด้าน (Male-Male) แบบมี 15 เข็ม นะคะ แต่หากใช้ต่อจาก ฮาร์ดดิสของคอมพิวเตอร์แบบตั้งโต๊ะ ก็จะใช้สายแบบมีเข็มหนึ่งด้านไม่มีเข็ม 1 ด้าน ( Female-male )ค่ะ
2. Composite Video
ลักษณะจะเป็นสายเส้นเดียว หัวแจ็คแบบ RCA สีเหลือง(สายภาพ)
บางครั้งจะอยู่ด้วยกันกับสายเสียง(สีแดง-ขาว)
เราจะพบสายแบบนี้ในการเชื่อมต่อพวกเครื่องเล่นวีดีโอ ดีวีดี ทั่วไป
หรือแม้แต่การต่อออกจาก กล่องสัญญาณ UBC โดยสาย 1 เส้นนี้ จะรวมส่วน
color, brightness และ synchronization data เป็นสัญญาณเดียวเรียกว่า “
Composite ” ถ้ามองในแง่ราคาถือว่าไม่แพงค่ะ แต่คุณภาพก็ไม่สูงมากนัก
3 Component Video สายแบบนี้จะมี 3 เส้น แจ๊ค 3 สี คือ สีเขียว สีน้ำเงิน สีแดง (Y Pb Pr) โดยสัญญาณภาพจะถูกแบ่งเป็นสัญญาณที่เรียกว่า luma (ความสว่าง) และ chroma (สี) โดยสัญญาณ chroma จะแยกเป็นสีแดงและสีน้ำเงิน สายแบบนี้สามารถรักษาคุณภาพของสัญญาณได้ดี เครื่องเล่น DVD โปรเจคเตอร์ หลายรุ่น มีช่องเชื่อมต่อแบบนี้อยู่ค่ะ
4. HDMI (High-definition multimedia interface) สามารถถ่ายทอดสัญญาณดิจิตัลได้ทั้งภาพและเสียง ไม่มีการบีบอัดสัญญาณให้คุณภาพดีกว่าสายประเภท Analog ได้ทั้งภาพและเสียงในสายเดียวกัน ภาพจะดูใสปิ๊ง ขึ้นมาอีกเยอะเลยค่ะ ในเครื่องเล่น Blu –ray หรือเครื่องเล่น HD แทบทุกรุ่น ก็จะมีช่องเชื่อมต่อนี้อยู่.. ปัจจุบันเป็น Version 1.3 ค่ะ
5 RJ45 หรือที่เรารู้จักกับในนามของสายแลน เครื่องฉายฯ หลายรุ่นสามารถรับส่งข้อมูลในการนำเสนอ หรือควบคุมเครื่องฉาย ผ่านสายแลนได้ค่ะ
เวลาดูสเปค ต้องอ่านกันดีๆ นะคะ ว่า RJ45 ที่มีอยู่ของโปรเจคเตอร์เครื่องนี้ มีไว้สำหรับ ส่งข้อมูลนำเสนอ ต่างๆ จากคอมพิวเตอร์ หรือ ใช้ควบคุมเครื่องฉาย เปิด-ปิด เช็คอายุหลอดเท่านั้น จะได้ไม่เสียใจภายหลังค่ะ
6 Rs232c ย่อมาจาก Recommended Standard-232 เป็นวิธีการรับส่งข้อมูลมาตรฐานผ่านสายอนุกรม และใช้กับ Modem, เครื่องพิมพ์ และอุปกรณ์อนุกรมอื่นๆ RS-232 เป็นมาตรฐาน Electrical Industries Association มาตรฐานนี้ได้กำหนดสายต่อ ช่วงเวลาและการส่งสัญญาณที่ใช่ระหว่าง Computer กับอุปกรณ์ต่อพ่วง โดยใช้สายเชื่อมต่อ DB แบบ 25 เข็ม และ 9 เข็ม
7 USB (Universal Serial Bus) ปัจจุบัน( 2552) ระดับความเร็วจะอยู่ที่ USB 2.0 นั้น โดย
Type A จะเป็นการส่งข้อมูลจากอุปกรณ์ไปยังเครื่อง Computer เพื่อการประมวล เรียกว่า Up Stream (หัวแบน)
Type B จะส่งข้อมูลเข้าหาอุปกรณ์ เรียกว่า Down Stream(หัวห้าเหลี่ยม)
ตอน นี้ Epson EB-S03/x18/x24/w28 สามารถเชื่อมต่อได้ทั้งแบบ Aและ B ค่ะ รวมทั้งสามารถต่อสาย USB กับโน๊ตบุ๊ค เพื่อนำเสนอภาพได้โดยไม่ต้องใช้สาย VGA รวมทั้งสามารถ ฉายภาพจากกล้องดิจิตอล หรือUSB flash Drive ได้โดยตรงผ่านสาย USB ค่ะ ...**
8 HD base T เป็น มาตรฐานใหม่ในการ เชื่อมต่ออุปกรณ์ HD มัลติมีเดียสำหรับใช้ในบ้าน และ เชิงพาณิชย์ โดยมีหลักสำคัญของเทคโนโลยีที่เรียกว่า 5Play™ ซึ่งเป็นชุดของคุณสมบัติ ทั้ง 5 คือ Full HD digital video แบบ uncompressed, เสียง, 100BaseT Ethernet, Power over cable และ การควบคุมอุปกรณ์/เครื่องเล่น ได้ผ่านสาย LAN เพียงเส้นเดียว สามารถส่งภาพวิดีโอได้ที่ความละเอียดถึงระดับ FullHD / 3D video และ 2K / 4K
9 Audio เป็นช่องเชื่อมต่อสัญญาณเสียง หากเครื่องฉายที่ใช้มีลำโพงแบบโมโน จะมีช่องแจ๊คเดี่ยวแบบ RCA อยู่ หากลำโพงเป็นแบบสเตอริโอ จะเป็นช่อง Audio แบบแยกลำโพง ซ้าย (L) และขวา (R )
10 BNC ป็นขั้วต่อสัญญาณความถี่วิทยุ (RF) แบบหนึ่ง ใช้สำหรับเชื่อมต่อสายเคเบิลแบบโคแอกเชียล นิยมใช้ในงานวีดีโอต่างๆ โดยมักจะใช้คู่กับสายสัญญาณแบบ Coaxial ซึ่งจะมีความทนทานมากกว่าหัวต่อแบบ RCAหัวต่อแบบ BNC นั้นจะมี 2 แบบ คือ ตัวผู้กับตัวเมีย(male and female)

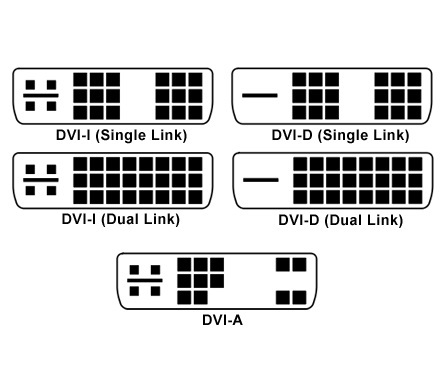

11 DVI ย่อมาจาก Digital Video Interface ให้การรับส่งภาพ ที่ดีกว่า VGA ขึ้นมา ค่ะมีทั้งหมด 3 แบบ คือ
DVI-A ต่อสัญญาณจากช่อง DVI ไปยังจอแสดงผล Analog (VGA)
DVI-D เชื่อมต่อสัญญาณดิจิตอล โดยตรง ไม่แปลงสัญญาณ
DVI-I ต่อสายที่สามารถเชื่อมสัญญาณได้ทั้ง 2 ประเภท คือ DVI-A,DVI-D
12 S-video
วิธีการรับส่งสัญญาณภาพโดยแยกสัญญาณเป็นสองช่องทางสำหรับ (Brightness, Y)
และ (Color, C) หรือเรียกว่า Y/C วิธีนี้ทำให้ได้ภาพที่คมชัดไม่เป็นจุด แต่ปัจจุบันก็ไม่นิยมใช้กันแล้วค่ะ
มาลองจับคู่สายกับช่องต่อหลังเครืองกันนะคะ cr รูปภาพจาก google ค่ะ
สนใจสินค้าเพิ่มเติม https://www.soundscreen.co.th ได้เลยค่ะ
1 ช่องต่อ RGB แบบ D-sub 15 pins (Analog) เป็นช่องเชื่อมต่อสัญญาณภาพจอมอนิเตอร์ หรือคอมพิวเตอร์ โดยการต่อสัญญาณภาพจากคอมพิวเตอร์ออกเครื่องฉายภาพนั้นจะใช้ ช่อง computer in ซึ่งมักมีสีน้ำเงิน จะมีลักษณะเป็นช่องเล็กๆ จำนวน 15 ช่อง (แถวละ 5 ช่อง รวม 3 แถว) ส่วนการต่อสัญญาณจากเครื่องฉาย ฯ ออกไปยังจอมอนิเตอร์ เราจะใช้ ช่อง monitor out ซึ่งมีสีดำ ในการเชื่อมต่อ โดยช่อง VGA out จะมีลักษณะเป็นเข็มเล็กๆ จำนวน 15 เข็ม (แถวละ 5 เข็ม รวม 3 แถว) เวลาไปซื้อสายสัญญาณ บางร้านจะเรียกว่า สายแบบ VGA บางร้าน ก็เรียกสาย RGB แต่ที่แน่ๆ เวลาไปซื้อ ถ้าต้องการเชื่อมต่อระหว่างโน้ตบุ๊คกับเครื่องฉาย จะต้องใช้สายแบบมีเข็มทั้งสองด้าน (Male-Male) แบบมี 15 เข็ม นะคะ แต่หากใช้ต่อจาก ฮาร์ดดิสของคอมพิวเตอร์แบบตั้งโต๊ะ ก็จะใช้สายแบบมีเข็มหนึ่งด้านไม่มีเข็ม 1 ด้าน ( Female-male )ค่ะ
2. Composite Video
ลักษณะจะเป็นสายเส้นเดียว หัวแจ็คแบบ RCA สีเหลือง(สายภาพ)
บางครั้งจะอยู่ด้วยกันกับสายเสียง(สีแดง-ขาว)
เราจะพบสายแบบนี้ในการเชื่อมต่อพวกเครื่องเล่นวีดีโอ ดีวีดี ทั่วไป
หรือแม้แต่การต่อออกจาก กล่องสัญญาณ UBC โดยสาย 1 เส้นนี้ จะรวมส่วน
color, brightness และ synchronization data เป็นสัญญาณเดียวเรียกว่า “
Composite ” ถ้ามองในแง่ราคาถือว่าไม่แพงค่ะ แต่คุณภาพก็ไม่สูงมากนัก
3 Component Video สายแบบนี้จะมี 3 เส้น แจ๊ค 3 สี คือ สีเขียว สีน้ำเงิน สีแดง (Y Pb Pr) โดยสัญญาณภาพจะถูกแบ่งเป็นสัญญาณที่เรียกว่า luma (ความสว่าง) และ chroma (สี) โดยสัญญาณ chroma จะแยกเป็นสีแดงและสีน้ำเงิน สายแบบนี้สามารถรักษาคุณภาพของสัญญาณได้ดี เครื่องเล่น DVD โปรเจคเตอร์ หลายรุ่น มีช่องเชื่อมต่อแบบนี้อยู่ค่ะ
4. HDMI (High-definition multimedia interface) สามารถถ่ายทอดสัญญาณดิจิตัลได้ทั้งภาพและเสียง ไม่มีการบีบอัดสัญญาณให้คุณภาพดีกว่าสายประเภท Analog ได้ทั้งภาพและเสียงในสายเดียวกัน ภาพจะดูใสปิ๊ง ขึ้นมาอีกเยอะเลยค่ะ ในเครื่องเล่น Blu –ray หรือเครื่องเล่น HD แทบทุกรุ่น ก็จะมีช่องเชื่อมต่อนี้อยู่.. ปัจจุบันเป็น Version 1.3 ค่ะ
5 RJ45 หรือที่เรารู้จักกับในนามของสายแลน เครื่องฉายฯ หลายรุ่นสามารถรับส่งข้อมูลในการนำเสนอ หรือควบคุมเครื่องฉาย ผ่านสายแลนได้ค่ะ
เวลาดูสเปค ต้องอ่านกันดีๆ นะคะ ว่า RJ45 ที่มีอยู่ของโปรเจคเตอร์เครื่องนี้ มีไว้สำหรับ ส่งข้อมูลนำเสนอ ต่างๆ จากคอมพิวเตอร์ หรือ ใช้ควบคุมเครื่องฉาย เปิด-ปิด เช็คอายุหลอดเท่านั้น จะได้ไม่เสียใจภายหลังค่ะ
6 Rs232c ย่อมาจาก Recommended Standard-232 เป็นวิธีการรับส่งข้อมูลมาตรฐานผ่านสายอนุกรม และใช้กับ Modem, เครื่องพิมพ์ และอุปกรณ์อนุกรมอื่นๆ RS-232 เป็นมาตรฐาน Electrical Industries Association มาตรฐานนี้ได้กำหนดสายต่อ ช่วงเวลาและการส่งสัญญาณที่ใช่ระหว่าง Computer กับอุปกรณ์ต่อพ่วง โดยใช้สายเชื่อมต่อ DB แบบ 25 เข็ม และ 9 เข็ม
7 USB (Universal Serial Bus) ปัจจุบัน( 2552) ระดับความเร็วจะอยู่ที่ USB 2.0 นั้น โดย
Type A จะเป็นการส่งข้อมูลจากอุปกรณ์ไปยังเครื่อง Computer เพื่อการประมวล เรียกว่า Up Stream (หัวแบน)
Type B จะส่งข้อมูลเข้าหาอุปกรณ์ เรียกว่า Down Stream(หัวห้าเหลี่ยม)
ตอน นี้ Epson EB-S03/x18/x24/w28 สามารถเชื่อมต่อได้ทั้งแบบ Aและ B ค่ะ รวมทั้งสามารถต่อสาย USB กับโน๊ตบุ๊ค เพื่อนำเสนอภาพได้โดยไม่ต้องใช้สาย VGA รวมทั้งสามารถ ฉายภาพจากกล้องดิจิตอล หรือUSB flash Drive ได้โดยตรงผ่านสาย USB ค่ะ ...**
8 HD base T เป็น มาตรฐานใหม่ในการ เชื่อมต่ออุปกรณ์ HD มัลติมีเดียสำหรับใช้ในบ้าน และ เชิงพาณิชย์ โดยมีหลักสำคัญของเทคโนโลยีที่เรียกว่า 5Play™ ซึ่งเป็นชุดของคุณสมบัติ ทั้ง 5 คือ Full HD digital video แบบ uncompressed, เสียง, 100BaseT Ethernet, Power over cable และ การควบคุมอุปกรณ์/เครื่องเล่น ได้ผ่านสาย LAN เพียงเส้นเดียว สามารถส่งภาพวิดีโอได้ที่ความละเอียดถึงระดับ FullHD / 3D video และ 2K / 4K
9 Audio เป็นช่องเชื่อมต่อสัญญาณเสียง หากเครื่องฉายที่ใช้มีลำโพงแบบโมโน จะมีช่องแจ๊คเดี่ยวแบบ RCA อยู่ หากลำโพงเป็นแบบสเตอริโอ จะเป็นช่อง Audio แบบแยกลำโพง ซ้าย (L) และขวา (R )
10 BNC ป็นขั้วต่อสัญญาณความถี่วิทยุ (RF) แบบหนึ่ง ใช้สำหรับเชื่อมต่อสายเคเบิลแบบโคแอกเชียล นิยมใช้ในงานวีดีโอต่างๆ โดยมักจะใช้คู่กับสายสัญญาณแบบ Coaxial ซึ่งจะมีความทนทานมากกว่าหัวต่อแบบ RCAหัวต่อแบบ BNC นั้นจะมี 2 แบบ คือ ตัวผู้กับตัวเมีย(male and female)
11 DVI ย่อมาจาก Digital Video Interface ให้การรับส่งภาพ ที่ดีกว่า VGA ขึ้นมา ค่ะมีทั้งหมด 3 แบบ คือ DVI-A ต่อสัญญาณจากช่อง DVI ไปยังจอแสดงผล Analog (VGA)
DVI-D เชื่อมต่อสัญญาณดิจิตอล โดยตรง ไม่แปลงสัญญาณ
DVI-I ต่อสายที่สามารถเชื่อมสัญญาณได้ทั้ง 2 ประเภท คือ DVI-A,DVI-D
DVI-A ต่อสัญญาณจากช่อง DVI ไปยังจอแสดงผล Analog (VGA)
DVI-D เชื่อมต่อสัญญาณดิจิตอล โดยตรง ไม่แปลงสัญญาณ
DVI-I ต่อสายที่สามารถเชื่อมสัญญาณได้ทั้ง 2 ประเภท คือ DVI-A,DVI-D เพราะอุปกรณ์ DVI-A และ DVI-D ไม่สามารถเชื่อมต่อกันได้ - See more at: http://www.atriumtech.com/cgi-bin/hilightcgi?Home=/home/InterWeb2000&File=/home2/searchdata/Forums2/http/www.pantip.com/tech/hardware/topic/HS2324376/HS2324376.html#sthash.Wk4L2v1g.dpuf
DVI-D เชื่อมต่อสัญญาณดิจิตอล โดยตรง ไม่แปลงสัญญาณ
DVI-I ต่อสายที่สามารถเชื่อมสัญญาณได้ทั้ง 2 ประเภท คือ DVI-A,DVI-D เพราะอุปกรณ์ DVI-A และ DVI-D ไม่สามารถเชื่อมต่อกันได้ - See more at: http://www.atriumtech.com/cgi-bin/hilightcgi?Home=/home/InterWeb2000&File=/home2/searchdata/Forums2/http/www.pantip.com/tech/hardware/topic/HS2324376/HS2324376.html#sthash.Wk4L2v1g.dpuf
DVI-A ต่อสัญญาณจากช่อง DVI ไปยังจอแสดงผล Analog (VGA)
DVI-D เชื่อมต่อสัญญาณดิจิตอล โดยตรง ไม่แปลงสัญญาณ
DVI-I ต่อสายที่สามารถเชื่อมสัญญาณได้ทั้ง 2 ประเภท คือ DVI-A,DVI-D เพราะอุปกรณ์ DVI-A และ DVI-D ไม่สามารถเชื่อมต่อกันได้ - See more at: http://www.atriumtech.com/cgi-bin/hilightcgi?Home=/home/InterWeb2000&File=/home2/searchdata/Forums2/http/www.pantip.com/tech/hardware/topic/HS2324376/HS2324376.html#sthash.Wk4L2v1g.dpuf
DVI-D เชื่อมต่อสัญญาณดิจิตอล โดยตรง ไม่แปลงสัญญาณ
DVI-I ต่อสายที่สามารถเชื่อมสัญญาณได้ทั้ง 2 ประเภท คือ DVI-A,DVI-D เพราะอุปกรณ์ DVI-A และ DVI-D ไม่สามารถเชื่อมต่อกันได้ - See more at: http://www.atriumtech.com/cgi-bin/hilightcgi?Home=/home/InterWeb2000&File=/home2/searchdata/Forums2/http/www.pantip.com/tech/hardware/topic/HS2324376/HS2324376.html#sthash.Wk4L2v1g.dpuf
12 S-video
วิธีการรับส่งสัญญาณภาพโดยแยกสัญญาณเป็นสองช่องทางสำหรับ (Brightness, Y)
และ (Color, C) หรือเรียกว่า Y/C วิธีนี้ทำให้ได้ภาพที่คมชัดไม่เป็นจุด แต่ปัจจุบันก็ไม่นิยมใช้กันแล้วค่ะ มาลองจับคู่สายกับช่องต่อหลังเครืองกันนะคะ cr รูปภาพจาก google ค่ะ
